Cele lekcji

  • Poznasz znaki funkcyjne stosowane na schematach pneumatycznych.
  • Rozpoznasz symbole elementów wytwarzających i przekazujących energię.
  • Rozpoznasz symbole elementów przygotowania powietrza, siłowników i rodzajów sterowania.

Symbole graficzne do tworzenia schematów pneumatycznych i hydraulicznych układów napędowych określa norma PN-ISO 1219-1. Poniżej zebrano najważniejsze grupy symboli.

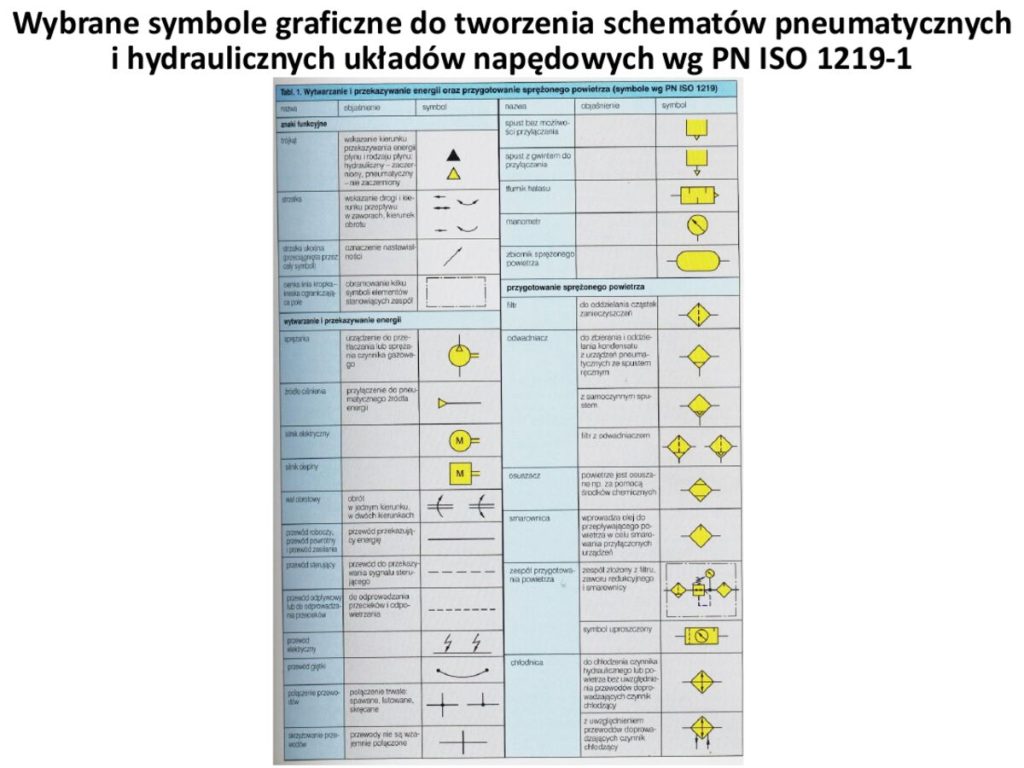

Wybrane symbole graficzne wg PN-ISO 1219-1 – zestawienie zbiorcze
Wybrane symbole graficzne wg PN-ISO 1219-1 – zestawienie zbiorcze

Znaki funkcyjne

  • Trójkąt – wskazanie kierunku przepływu energii i rodzaju płynu: hydrauliczny – zaczerniony, pneumatyczny – niezaczerniony.
  • Strzałka – wskazanie drogi i kierunku przepływu w zaworach, kierunek obrotu.
  • Strzałka ukośna (przeciągnięta przez cały symbol) – oznaczenie nastawialności.
  • Cienka linia kropka-kreska ograniczająca pole – obramowanie kilku symboli elementów stanowiących zespół.

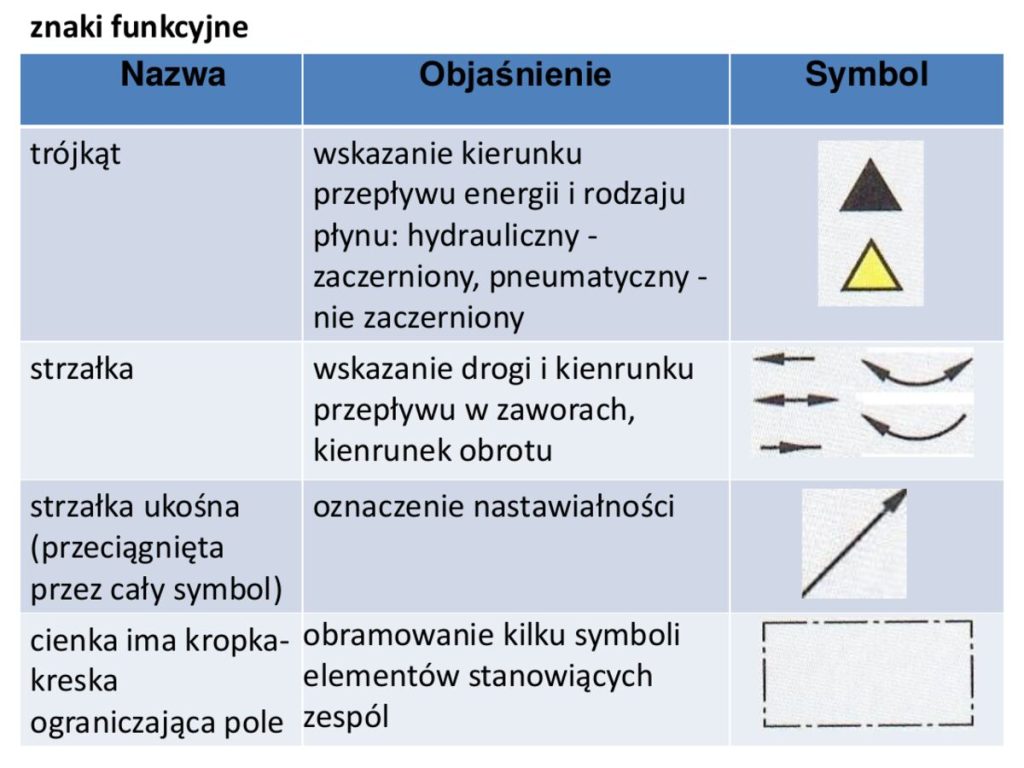

Znaki funkcyjne: trójkąt, strzałka, strzałka ukośna, linia kropka-kreska
Znaki funkcyjne: trójkąt, strzałka, strzałka ukośna, linia kropka-kreska

Wytwarzanie i przekazywanie energii

Do tej grupy należą m.in.: sprężarka, źródło ciśnienia, silnik elektryczny, silnik cieplny, wał obrotowy, spusty, tłumik hałasu, manometr, zbiornik sprężonego powietrza oraz różne rodzaje przewodów.

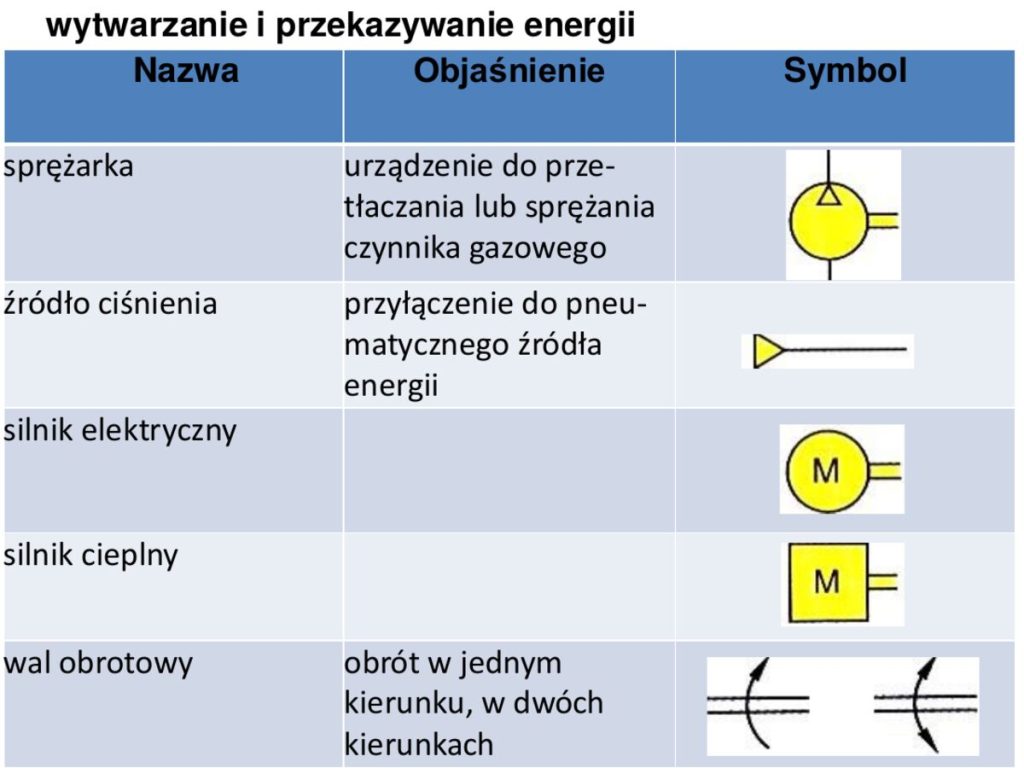

Symbole: sprężarka, źródło ciśnienia, silnik elektryczny, silnik cieplny, wał obrotowy
Symbole: sprężarka, źródło ciśnienia, silnik elektryczny, silnik cieplny, wał obrotowy

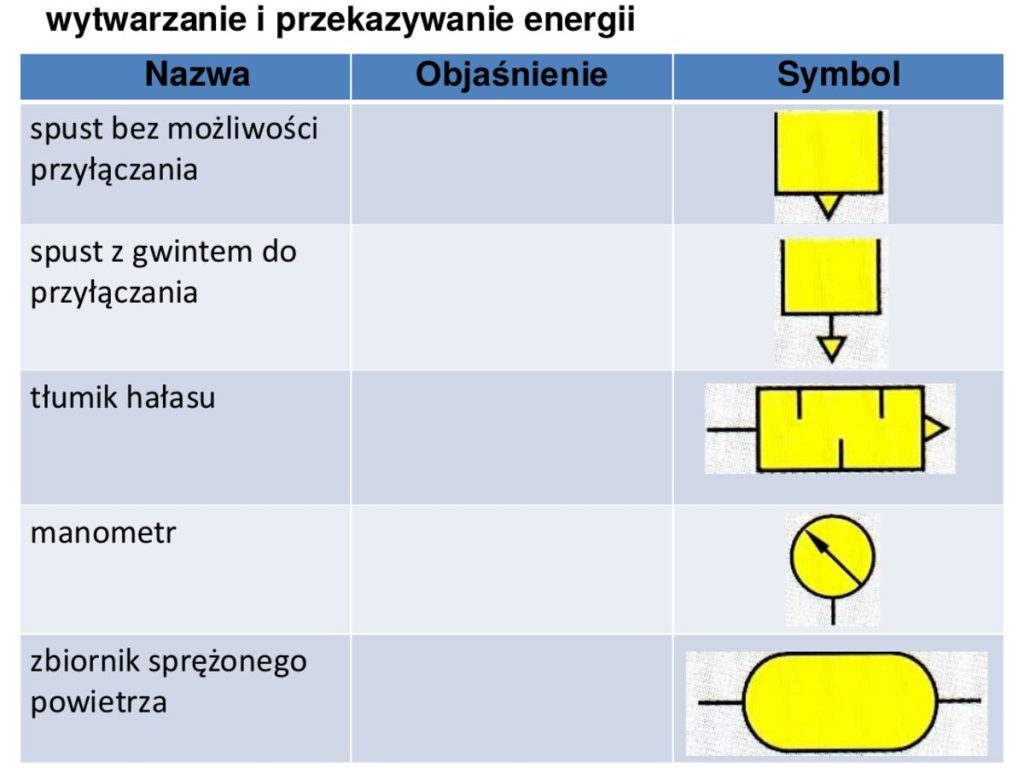

Symbole: spusty, tłumik hałasu, manometr, zbiornik sprężonego powietrza
Symbole: spusty, tłumik hałasu, manometr, zbiornik sprężonego powietrza

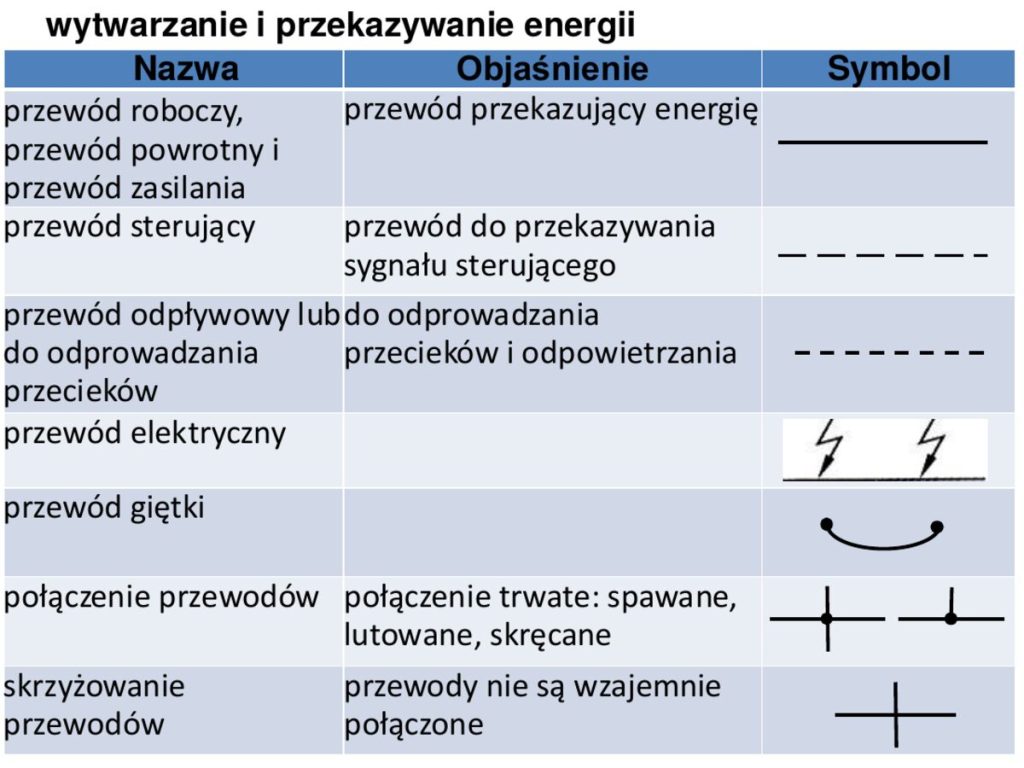

Symbole przewodów: roboczy, sterujący, odpływowy, elektryczny, giętki, połączenia i skrzyżowania
Symbole przewodów: roboczy, sterujący, odpływowy, elektryczny, giętki, połączenia i skrzyżowania

Przygotowanie sprężonego powietrza

  • Filtr – do oddzielania cząstek zanieczyszczeń.
  • Odwadniacz – do zbierania i oddzielania kondensatu, ze spustem ręcznym lub samoczynnym.
  • Osuszacz – powietrze jest osuszane np. za pomocą środków chemicznych.
  • Smarownica – wprowadza olej do przepływającego powietrza w celu smarowania przyłączonych urządzeń.
  • Zespół przygotowania powietrza – zespół złożony z filtru, zaworu redukcyjnego i smarownicy (ma też symbol uproszczony).
  • Chłodnica – do chłodzenia czynnika hydraulicznego lub powietrza.

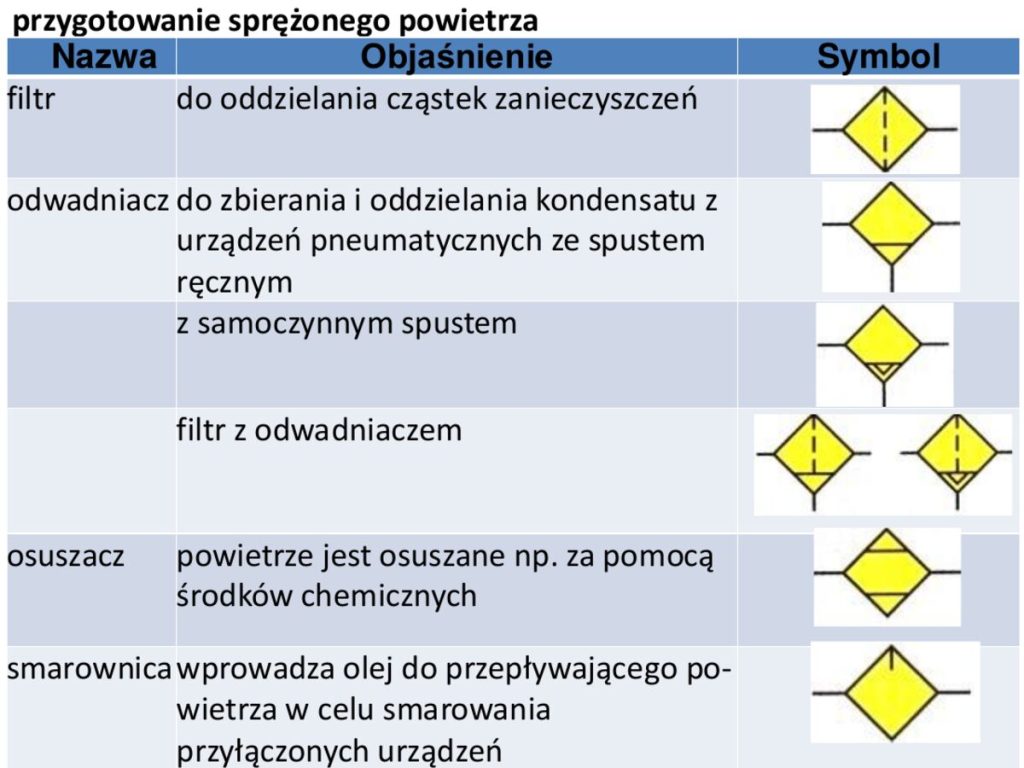

Symbole: filtr, odwadniacz, filtr z odwadniaczem, osuszacz, smarownica
Symbole: filtr, odwadniacz, filtr z odwadniaczem, osuszacz, smarownica

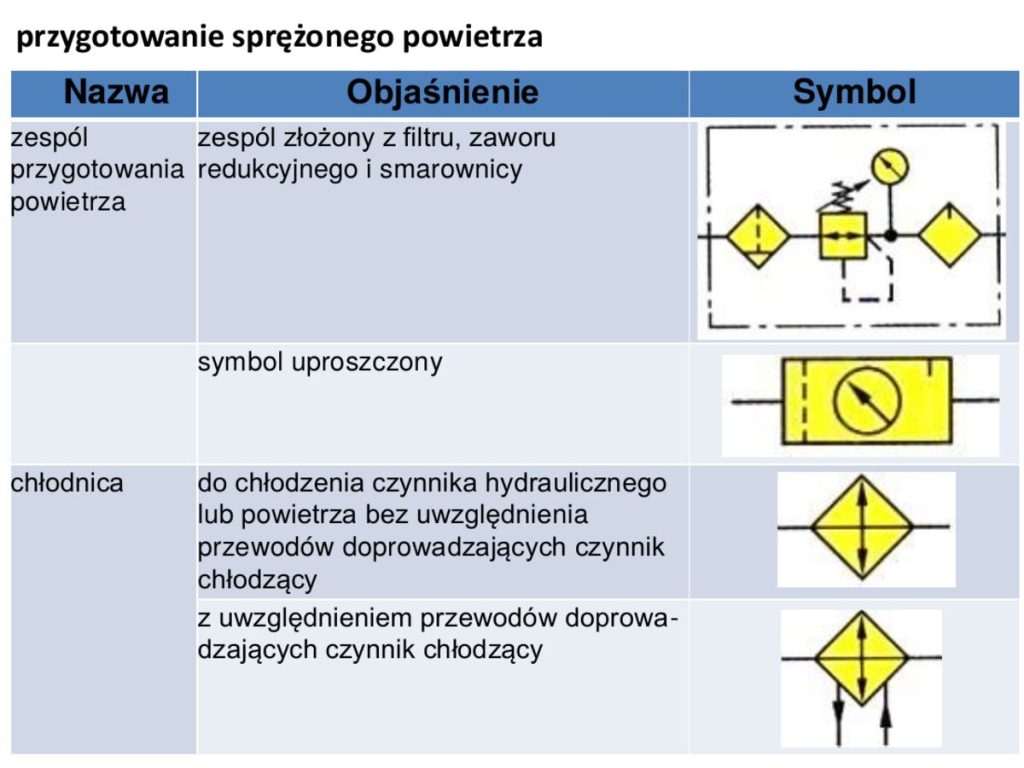

Symbole: zespół przygotowania powietrza (szczegółowy i uproszczony) oraz chłodnica
Symbole: zespół przygotowania powietrza (szczegółowy i uproszczony) oraz chłodnica

Siłowniki i silniki pneumatyczne

  • Siłownik jednostronnego działania – pchający, ze sprężyną zwrotną.
  • Siłownik jednostronnego działania – pchający.
  • Siłownik dwustronnego działania z jednostronnym tłoczyskiem.
  • Siłownik dwustronnego działania z nastawną obustronną amortyzacją.
  • Siłownik dwustronnego działania z dwustronnym tłoczyskiem.
  • Siłownik o ruchu obrotowym wahadłowym.
  • Silnik pneumatyczny.

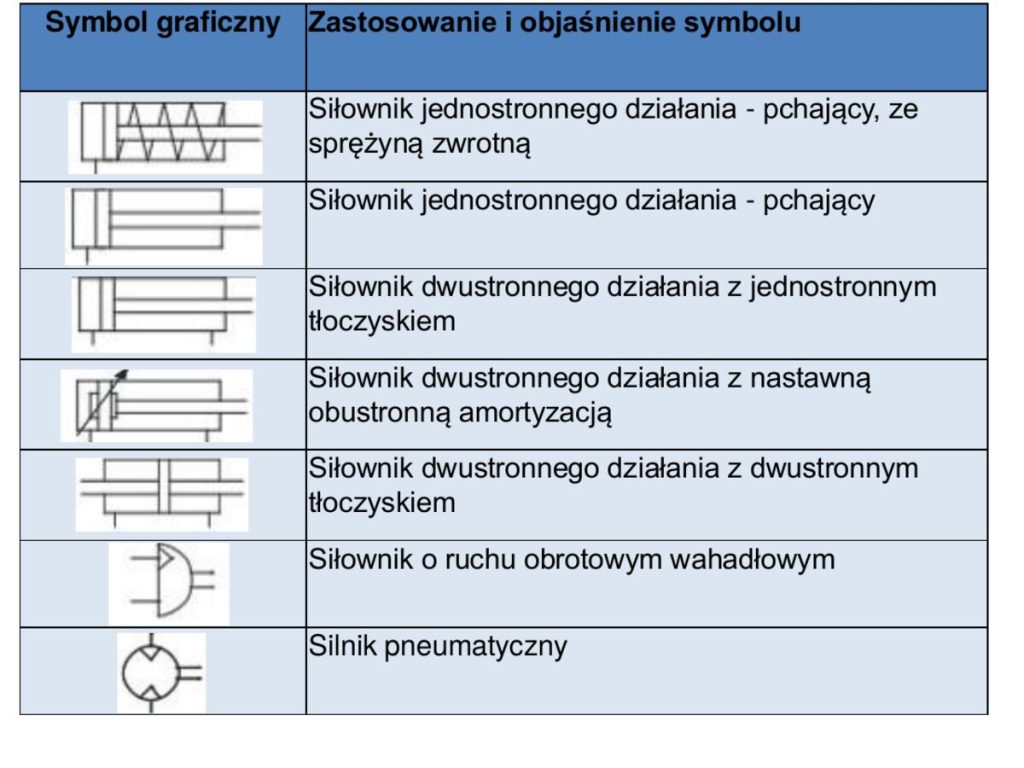

Symbole siłowników i silnika pneumatycznego
Symbole siłowników i silnika pneumatycznego

Rodzaje sterowania

Symbol sposobu sterowania rysuje się przy boku zaworu. Rozróżniamy sterowanie: ręczne (ogólne), przyciskiem wciskanym, dźwignią, pedałem, sprężyną zwrotną, popychaczem mechanicznym, rolką, rolką łamaną, pneumatyczne przez wzrost ciśnienia (nadciśnienie), pneumatyczne przez spadek ciśnienia (podciśnienie), cewką oraz sterowanie elektropneumatyczne.

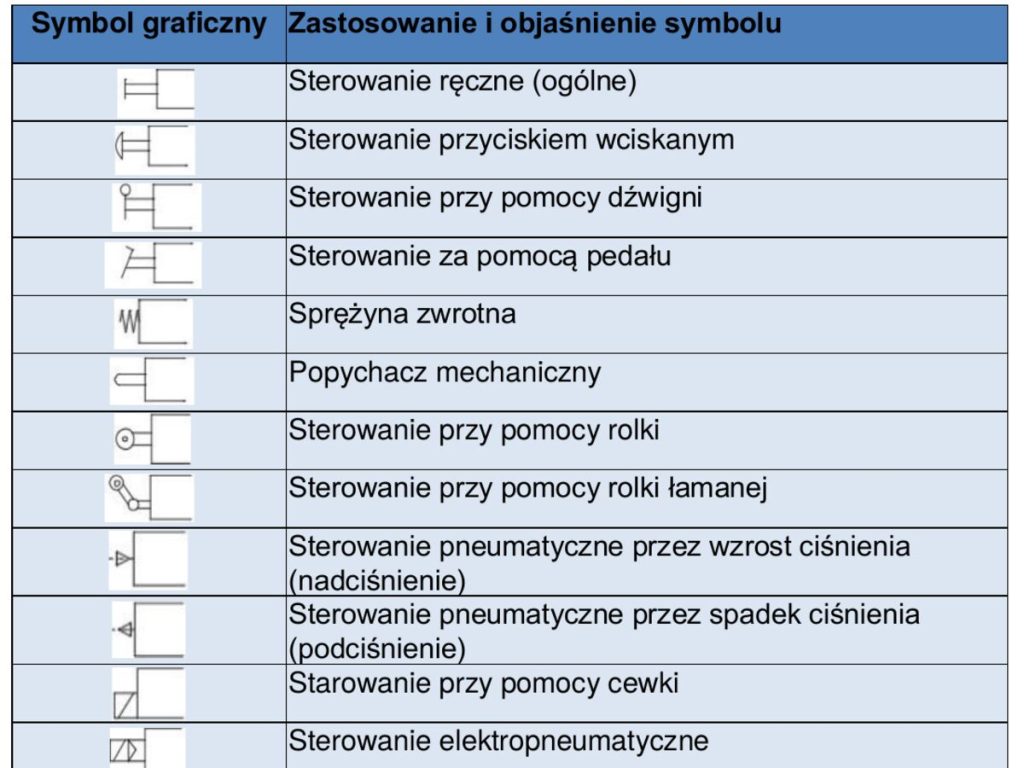

Symbole rodzajów sterowania zaworów
Symbole rodzajów sterowania zaworów

Zapamiętaj

Trójkąt niezaczerniony = pneumatyka, trójkąt zaczerniony = hydraulika. To najczęstszy błąd przy czytaniu schematów.
